Renovierung und Verbesserung des Tauchboots P-63

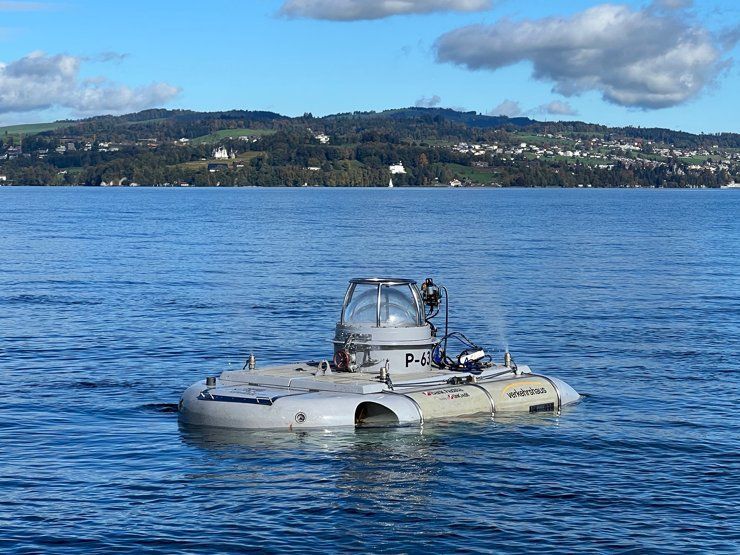

​​​​​​​Das Tauchboot P-63, mit einer Nenntauchtiefe von 300m, wird durch die Subspirit AG hauptsächlich am Vierwaldstätter See in der Schweiz betrieben (https://www.subspirit.ch).

Das Tauchboot wurde generalüberholt und sicherheitstechnisch auf den neuesten Stand der Technik gebracht. Dazu ist die Außenstruktur inklusive der Tauchzellen und Entlüftungsventile erneuert worden. Die Batteriesysteme sind nun ebenfalls außerhalb des Druckkörpers in neu konstruierten Druckbehältern installiert. Weitere Verbesserungen sind u.A. an den Auftriebssystemen (Tauchzellen), am Antrieb und an den Lebenserhaltungssystemen vorgenommen worden.

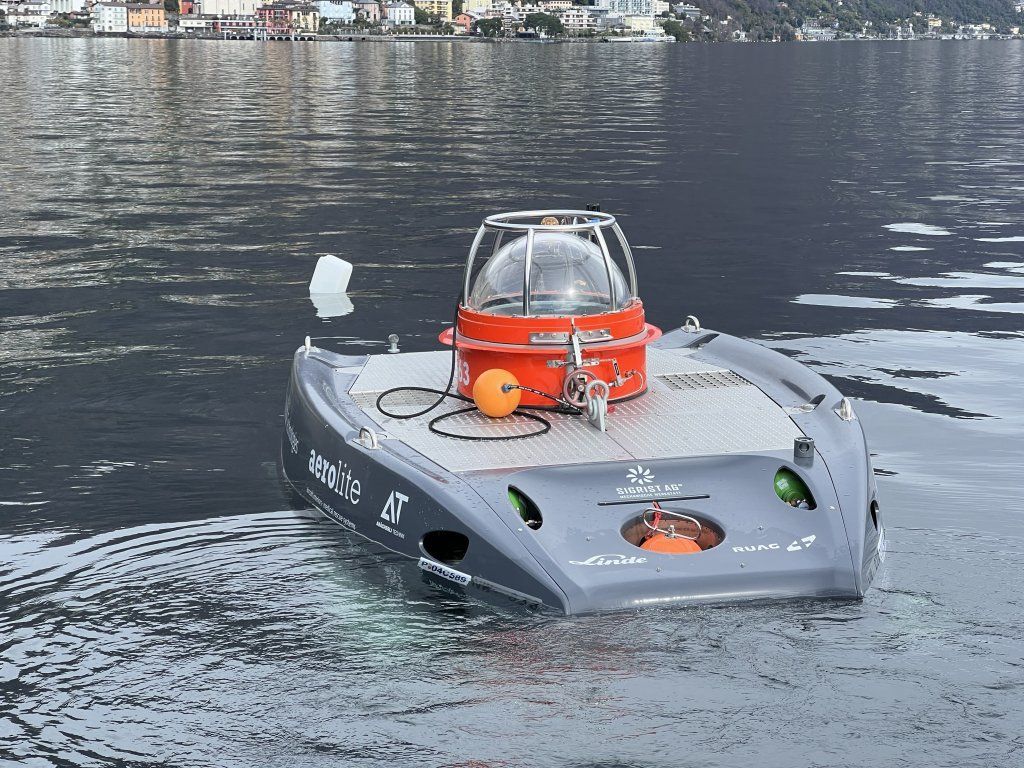

Hydrodynamisch und konstruktiv optimierte Außenhüllen aus CFK

mit begehbarem Edelstahldeck, das später durch ein auftriebsneutrales Polymer (PA) ersetzt wurde, um zusätzlichen Auftrieb zu erzielen (hier nicht abgebildet).

Die Konstruktion der Außenhülle und der Tauchzellen erfolgte in Zusammenarbeit mit der Sauber Technologies AG.

Die CFK-Teile wurden im RTM-Verfahren aus CFK von der Aerolite AG, Horw, gefertigt.

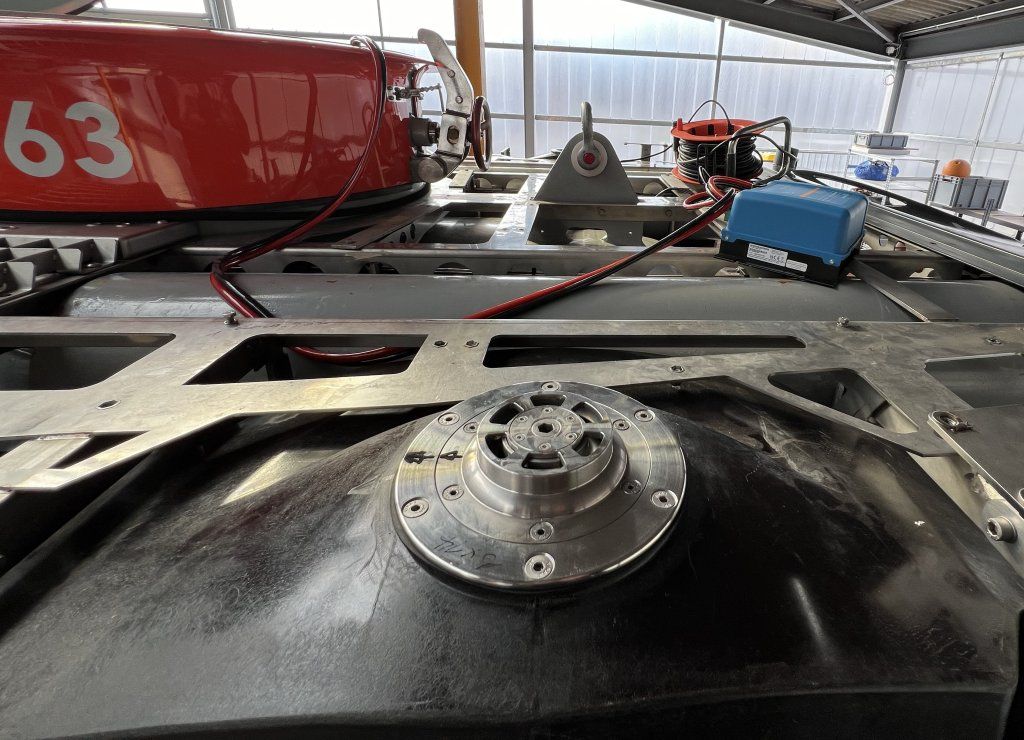

Tauchzellen aus CFK mit neuen, selbsttätig schliessenden, hydraulisch betätigten Entlüftungsventilen mit integriertem zusätzlichen Aussenverschluss aus Edelstahl (Eigenkonstruktion, Hersteller Sigrist AG, Sachseln).

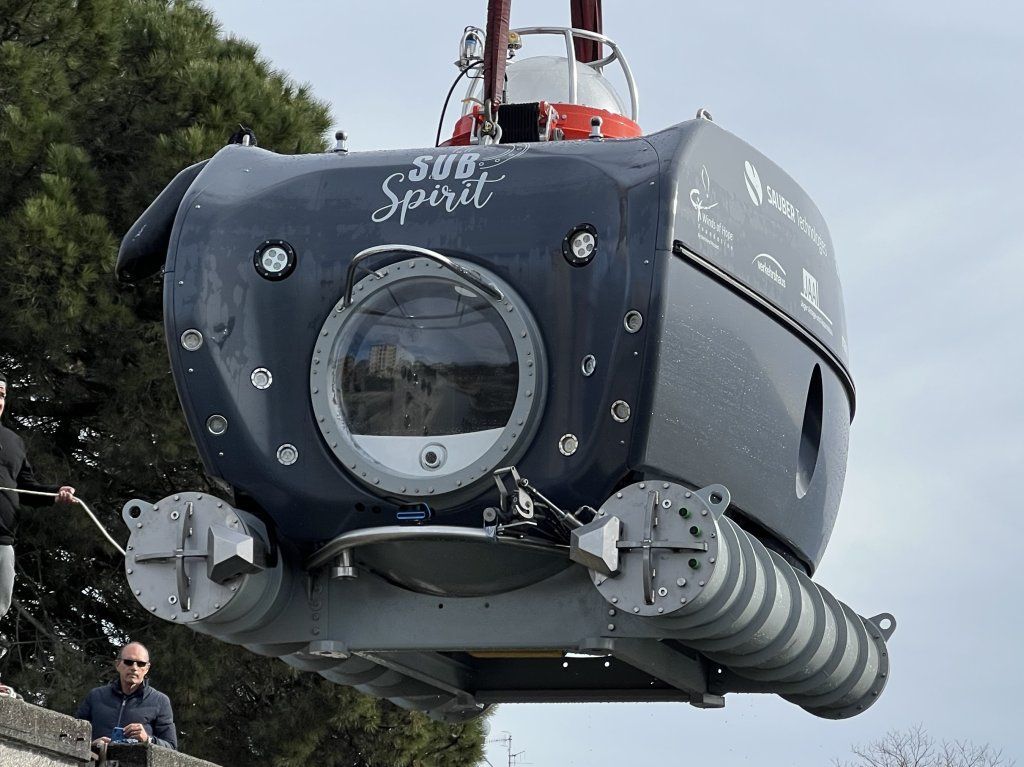

Neue Batterie-Druckbehälter aus P355 Druckbehälterstahl. Schwerpunktgünstig am unteren Rahmen angebaut.

Batteriekapazität in beiden Röhren 25kWh.

Flache Flanschdeckel für Batteriedruckbehälter, aus Super-Duplex-Stahl. Durch FEM optimierte Querverstrebungen wird die Durchbiegung reduziert.

Gewicht ca. 27 kg. Gewichtseinsparung gegenüber ebenen unverstärkten Deckeln aus P355 ca. 30kg pro Deckel!
